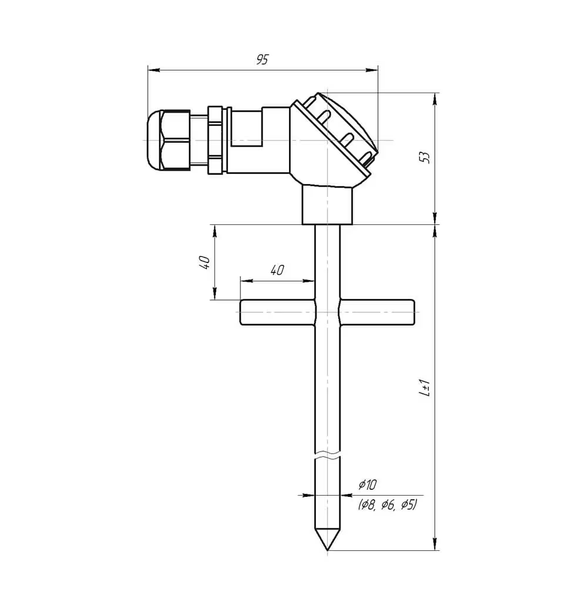

Датчики температури ТСМ-004, ТСП-004, ТХА-004, ТХК-004, ТЖК-004

Усі прилади виготовляються за індивідуальним замовленням. Щоб оформити покупку, будь ласка, залиште заявку на нашому сайті або зв'яжіться з менеджером. Ми оперативно розрахуємо фінальну вартість та повідомимо вам точні терміни виробництва.

Надійні та точні датчики температури ТСМ-004, ТСП-004, ТХА-004, ТХК-004, ТЖК-004 та ТП-004 (групи 0) призначені для безперервного вимірювання температури навколишнього середовища, рідких, газоподібних, сипких хімічно неагресивних середовищ, а також поверхонь твердих тіл у різних галузях промисловості.

Температура є найпоширенішим параметром для моніторингу в індустріальних процесах. Своєчасне запобігання перегріву — це ключовий фактор безпечної, стабільної та тривалої роботи вашого обладнання. Використання датчиків серії 004 гарантує постійний і точний контроль температурного режиму в будь-ких експлуатаційних умовах.

Класифікація датчиків за типом чутливого елемента

Датчики серії 004 поділяються на три основні групи залежно від фізичного принципу роботи:

• Термоперетворювачі опору (термометри): ТСМ-004, ТСП-004

  • Принцип дії: Електричний опір провідника змінюється залежно від температури. Матеріал сенсора має високий температурний коефіцієнт опору, лінійну залежність та чудову стабільність. Найкраще цим вимогам відповідає платина (ТСП), меншою мірою — мідь (ТСМ).

• Термоелектричні перетворювачі (термопари): ТХА-004, ТХК-004, ТЖК-004

  • Принцип дії: Працюють як диференціальні сенсори, що генерують електричний сигнал (термо-ЕРС), пропорційний різниці температур між «гарячим» спаєм (місцем вимірювання) та «холодним» спаєм (вільними кінцями).

  • Типи: ТХА-004 (тип К), ТХК-004 (тип L), ТЖК-004 (тип J).

• Напівпровідникові перетворювачі: ТП-004

  • Особливості: Оснащені цифровою мікросхемою DS18B20 для стабільного та високоточного зчитування температурних показників без додаткових аналогових перетворень.

Основні технічні характеристики

• Матеріал захисної арматури: високоякісна нержавіюча сталь 12Х18Н10Т (захист від корозії, хімічних та механічних впливів).

• Ступінь захисту: IP54 (надійний захист внутрішніх елементів від пилу та водяних бризок).

• Тип конструкції: нерозбірна.

• Опір ізоляції: не менше 100 МОм.

• Схеми з'єднання чутливого елемента: двох-, трьох- або чотирипровідна (забезпечує компенсацію опору ліній зв'язку).

• Типи НСХ (номінальних статичних характеристик):

  • Для ТСП: 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000.

  • Для ТСМ: 50М, 100М.

  • Для термопар: ТХА (К), ТХК (L), ТЖК (J).

  • Для напівпровідникових: DS18B20.

• Класи допуску:

  • Для термоперетворювачів опору: А, В, С.

  • Для термопар: 1, 2.

Структура умовного позначення (як замовити)

Для правильного підбору датчика використовується стандартизоване маркування.

Приклад позначення:

ТСП - 101 - Pt100 B 3x1 - D6 L150 - 40 - 500 M20x1,5 S22 Б12 (-40…180)

Розшифровка маркування за позиціями:

1. Тип датчика: ТСМ, ТСП, ТХА, ТХК, ТЖК або ТП.

2. Група та модифікація (наприклад, 004 або 104):

   • 0 — занурювальні (базова конструкція);

   • 1 — занурювальні з кабельними виводами;

   • 2 — поверхневі;

   • 3 — повітряні.

3. Тип ЧЕ (чутливого елемента) та клас точності: (наприклад, Pt100, клас B).

4. Схема з'єднання виводів: PxN (де P – кількість виводів, N - число ЧЕ, наприклад 3х1).

5. D, мм: Діаметр монтажної частини.

6. L, мм: Довжина монтажної частини.

7. Lн, мм: Довжина зовнішньої частини (за наявності).

8. Lв, мм: Довжина виводів.

9. Параметри кріплення: Тип різьби штуцера (наприклад, M20x1,5) / Розмір гайки штуцера (S) / Розмір байонета (Б).

10. Діапазон температур, °С: робочий діапазон експлуатації датчика.
