Усі прилади виготовляються за індивідуальним замовленням. Щоб оформити покупку, будь ласка, залиште заявку на нашому сайті або зв'яжіться з менеджером. Ми оперативно розрахуємо фінальну вартість та повідомимо вам точні терміни виробництва.

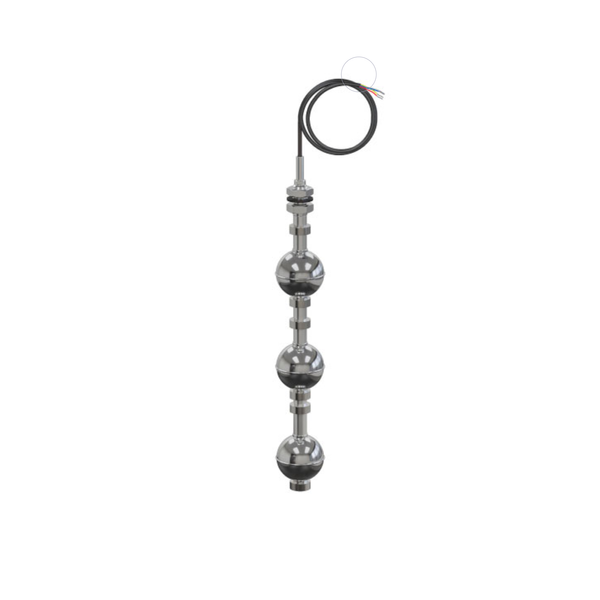

Трирівневі поплавкові датчики рівня ДРП-3.3 (ПДУ-3.3) — це надійні, прості та економічні пристрої, призначені для одночасного контролю та сигналізації трьох рівнів рідини (як правило: мінімального, середнього та максимального) у відкритих або закритих технологічних резервуарах.
Принцип дії приладу базується на механічному переміщенні кулеподібного поплавка з вбудованим постійним магнітом уздовж штока. Коли рівень рідини змінюється і поплавок досягає встановлених точок контролю, магнітне поле активує геркони, розташовані всередині штока. Контакти замикаються або розмикаються, формуючи дискретні вихідні сигнали для систем керування та сигналізації.
⚠️ УВАГА! Доставка поплавкових сигналізаторів рівня ДРП з максимальною монтажною довжиною L = 2850…3000 мм здійснюється виключно на умовах самовивозу у зв’язку з обмеженнями габаритів у перевізників.
Особливості та функціональні можливості
-
Вертикальний монтаж та конструкція: Датчики ДРП-3.3 виготовляються виключно з вертикальним типом монтажу та оснащуються стійкими кулеподібними поплавками, що забезпечує стабільну роботу навіть у в'язких та злегка забруднених середовищах.
-
Матеріали високої якості: Шток та кріпильна арматура виготовляються з нержавіючої сталі 12Х18Н10Т, а поплавок — зі стійкої до хімічного та механічного впливу сталі AISI 316L. Датчики підходять для роботи з будь-якими рідинами, що не є корозійно-активними до цих матеріалів.
-
Гнучке підключення: Для інтеграції в автоматику датчики комплектуються термостійким силіконовим кабелем AWG24 (будь-якої довжини на замовлення від 1 м) або монтажним дротом НВ 0,35 довжиною 500 мм.
-
Обмеження щодо використання: Датчики поплавкового типу не рекомендується застосовувати в липких середовищах, рідинах, схильних до засихання, кристалізації або замерзання.
ℹ️ ПРИМІТКА: Тимчасово датчики ДРП-3.3 виготовляються лише з нормально-розімкненим (НО) контактом. Модифікація з нормально-замкненим (НЗ) контактом наразі перебуває на стадії відновлення виробництва.
Основні технічні характеристики
| Параметр | Значення |
| Кількість сигналізованих рівнів | 3 |
| Спосіб монтажу | Вертикальний |
| Форма поплавка |
Кулеподібний (куля) |
| Максимальна довжина штока (L) | до 3000 мм |
| Мінімальна щільність середовища | 0,65 г/см³ |
| Максимальний тиск середовища |
не більше 2 МПа |
| Максимальна комутована потужність | 30 Вт |
| Максимальний комутований струм | 2,0 А |
| Максимальна комутована напруга | 300 В |
| Температурний діапазон |
від -40 °С до +105 °С (нижня межа має перевищувати точку замерзання рідини) |
| Ступінь захисту оболонки | IP68 |
| Довжина кабельного виводу |
кратне 1 м (мінімальна довжина — 1 м) |
| Ресурс контактів |
не менше 10⁶ (1 млн) спрацьовувань при комутації 24 В постійного струму та струмі 0,25 А |
Структура умовного позначення (як замовити)
