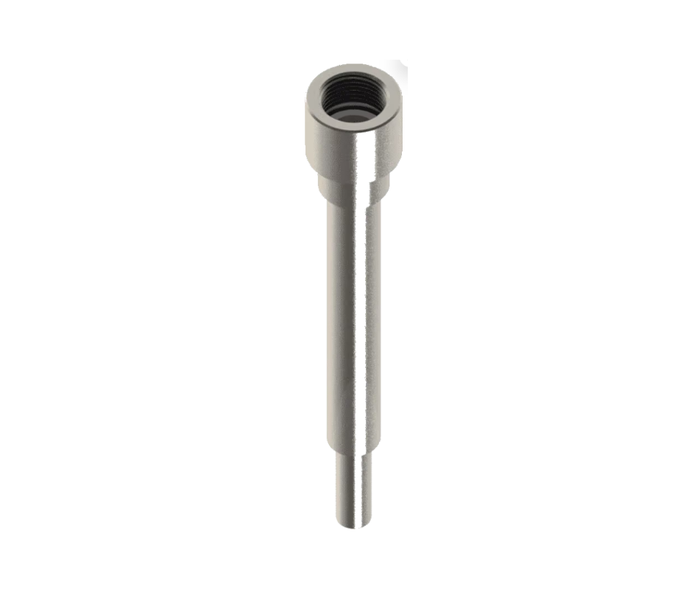

Гільзи захисні ГЗ-103

Гільзи виготовляються за індивідуальним запитом. Якщо потрібної модифікації немає на складі, ми швидко виготовимо її під ваше замовлення. Наш фахівець розрахує точну вартість, наявність та терміни постачання вашої конфігурації. Будь ласка, залиште заявку на сайті або зателефонуйте менеджеру.

ДПП-ГЗ-103.D.d.d1.L.L1.M1.M2.a1.a2.S

де D — зовнішній діаметр монтажної частини,

d, d1 — внутрішній діаметр монтажної частини,

L, L1 — довжина монтажної частини,

M1 — тип зовнішньої різьби або діаметр приварної частини,

M2 — тип внутрішньої різьби,

a1 — довжина зовнішньої різьбової чи приварної частини,

a2 — довжина внутрішньої різьбової частини,

S — розмір під шестигранник

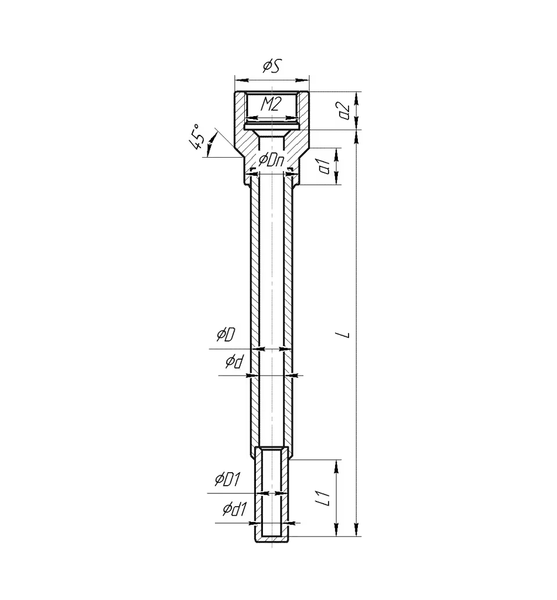

(*креслення)

Гільзи захисні (монтажні, термометричні) ГЗ-103 призначені для надійного монтажу датчиків температури (термометрів опору, термоелектричних перетворювачів / термопар), скляних, біметалевих, манометричних термометрів та інших приладів вимірювання. Вони забезпечують безпосередній захист чутливих елементів від хімічного руйнування, високого тиску, механічного зносу та значних динамічних (гідродинамічних) навантажень робочого середовища.

Монтаж датчиків за допомогою гільз ГЗ-103 дозволяє проводити їх планову перевірку, калібрування або повну заміну без зупинки технологічного процесу, зливання теплоносія та розгерметизації системи. Гільзи можуть монтуватися у трубопроводи, парові котли, резервуари та судини під тиском. Ця модель розроблена спеціально для датчиків температури модифікацій 002, 003, 101, 101п, а також датчиків з уніфікованим вихідним сигналом струму/напруги. Виготовляється як у зварному, так і в суцільноточеному виконанні.

Головні фішки та переваги

• Універсальність захисту та сумісність: Спроєктовані під популярні модифікації датчиків температури, включаючи прилади з уніфікованим вихідним сигналом.

• Два варіанти конструкції: Доступні зварні моделі (монтажна частина приварена до штуцера) та надміцні точені моделі з суцільного металевого прутка для роботи під високим робочим тиском.

• Безперервність експлуатації: Обслуговування, демонтаж та заміна КВПіА здійснюються без зупинки та розгерметизації системи, що мінімізує експлуатаційні витрати.

• Надійний монтаж: Виготовляються з різними типами різьбового з'єднання (метрична, трубна, конічна дюймова) або під зварне приварне з'єднання.

• Гарантована герметичність: Кожен виріб проходить обов'язкові випробування пробним тиском (Рпр) відповідно до нормативних стандартів.

Доступні марки сталі для виготовлення

Базовим матеріалом є корозійностійка нержавіюча сталь, але залежно від умов експлуатації та агресивності робочого середовища ви можете вибрати оптимальний сплав:

• AISI 321 (12Х18Н10Т / 08Х18Н10Т) — базова жароміцна сталь аустенітного класу. Має відмінну стійкість до корозії. Застосовується за температур до +600 °C (у сильноагресивних середовищах — до +350 °C).

• AISI 304 (08Х18Н10) — класична харчова та промислова нержавіюча сталь для систем середньої активності. Рекомендована температура експлуатації — до +400 °C.

• AISI 316L (03Х17Н14М3) — сталь з високим вмістом молібдену для тривалої роботи в кислих та більшості високоагресивних середовищ за температур до +450 °C.

• AISI 316Ti (10Х17Н13М2Т) — титаностабілізована версія для складних хімічних процесів, стійка до міжкристалітної корозії за температур до +600 °C.

• AISI 430 (12Х17) — жароміцна феритна нержавіюча сталь, яка підходить для слабоагресивних середовищ та температур до +400 °C.

• 12Х1МФ — перлітна жароміцна котлова сталь для тривалого температурного навантаження під високим тиском (до +600 °C).

Технічні характеристики
