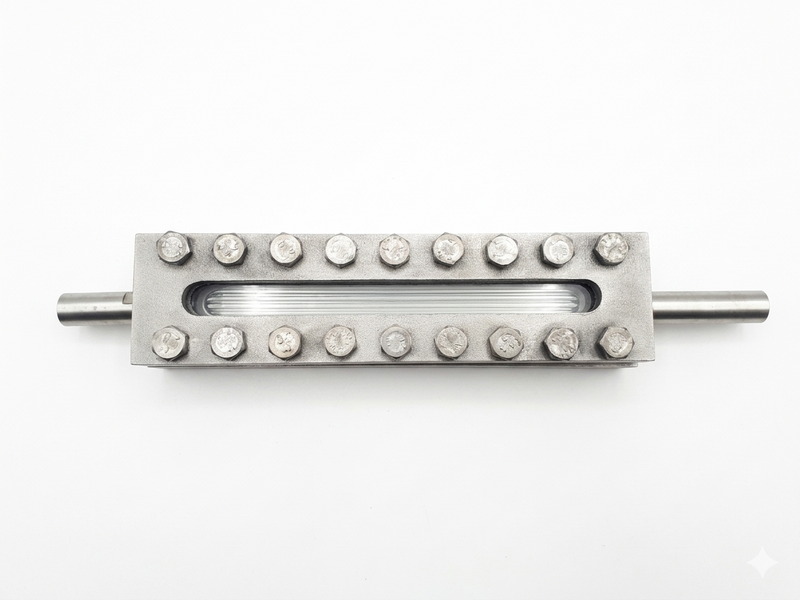

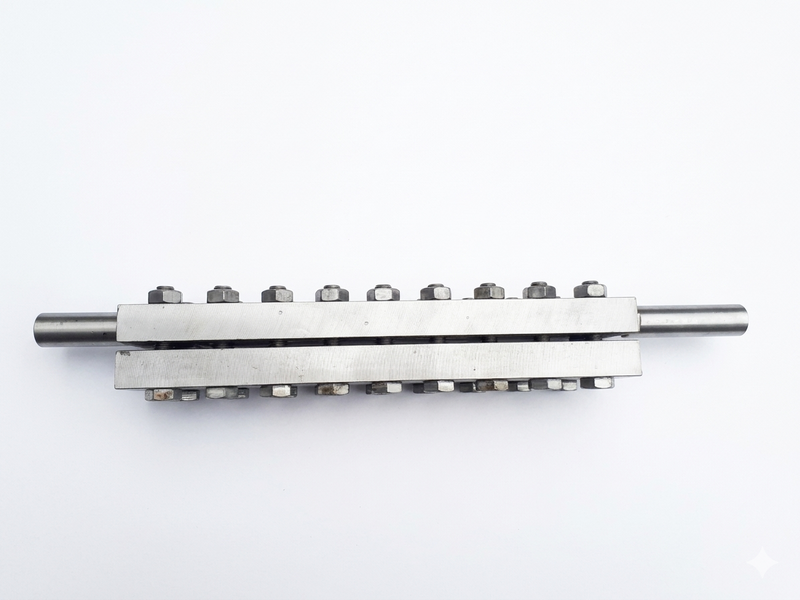

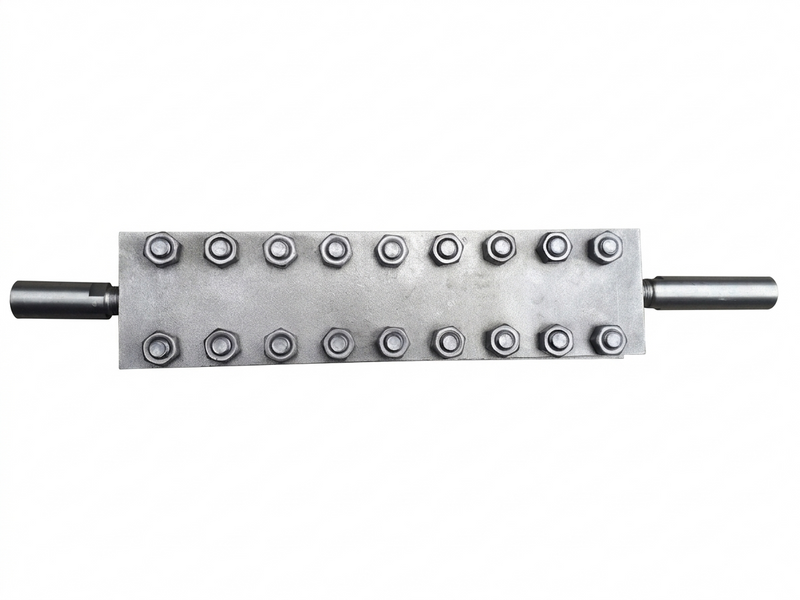

Рамки серії 12нж11бк призначені для встановлення у запірні пристрої на парових котлах, резервуарах та технологічних посудинах. Вони забезпечують надійний візуальний контроль рівня води, конденсату та інших рідких неагресивних середовищ.
Особливості конструкції та матеріалів:
Головною перевагою серії «нж» є використання корозійностійкої сталі, що значно подовжує термін служби приладу в умовах постійного контакту з парою та гарячою водою.
-
12нж11бк: Комбінована модель. Корпус (кришка) виконаний з неіржавкої сталі 12Х18Н10Т, а зворотна кришка — зі сталі.
-
12нж11бк1*: Повністю неіржавка модель. І корпус, і кришка виготовлені зі сталі 12Х18Н10Т.
-
Ущільнення: Використовуються прокладки з фторопласту, що забезпечує максимальну герметичність та хімічну стійкість при високих температурах.
*Спец. виконання на запит замовника
Технічні характеристики:
-
Номінальний тиск (Py): 25 кгс/см2 (2,5 МПа).
-
Робочий тиск (Pр) при +250 °C: 21 кгс/см2 (2,1 МПа).
-
Випробувальний тиск (Pпр): 38 кгс/см2 (3,8 МПа).
-
Максимальна робоча температура: +250 °C.

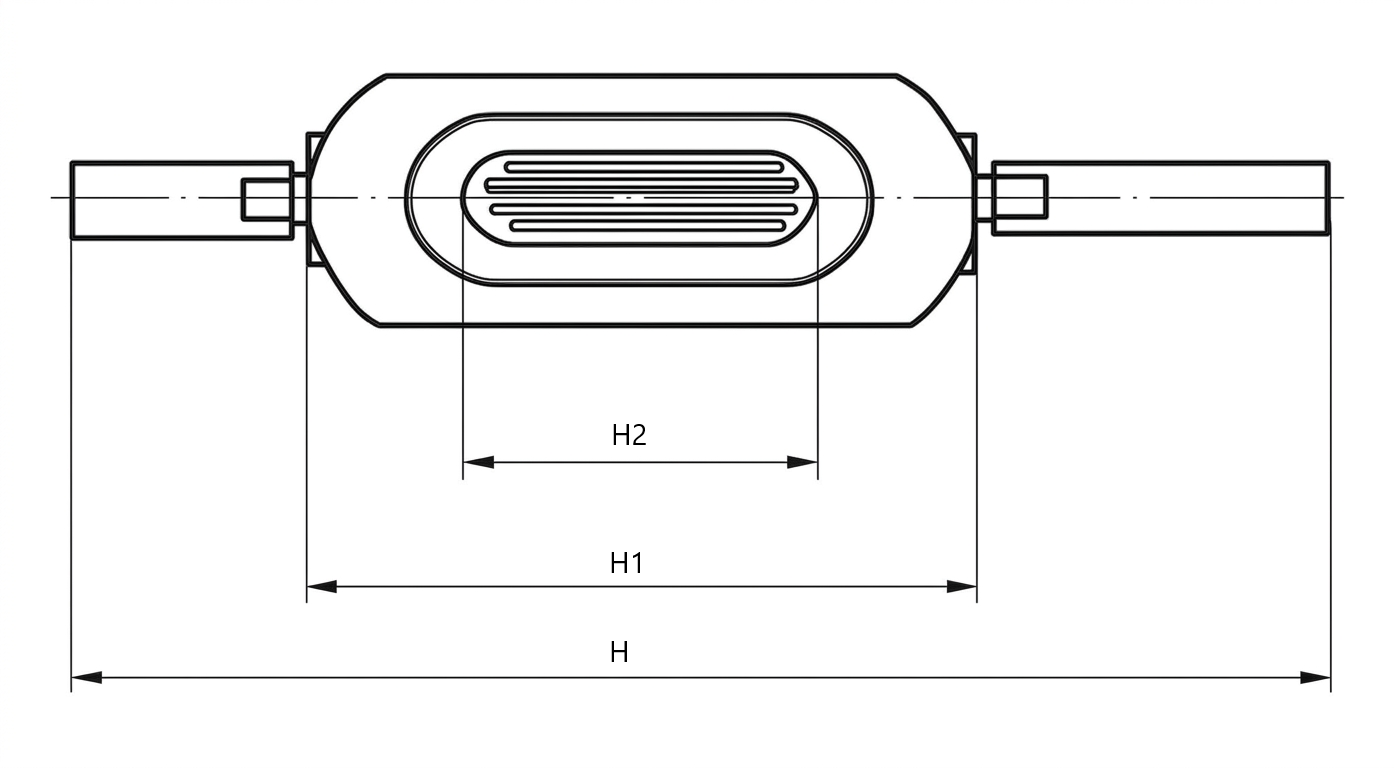

Таблиця розмірів:
| № покажчика | Довжина скла L (мм) | Висота H (мм) | H1 (мм) | H2 (мм) |
Маса (кг, не більше) |
| № 2 | 140 | 300 | 162 | 124 | 3 |
| № 4 | 190 | 360 | 224 | 174 | 4,2 |
| № 5 | 220 | 390 | 254 | 204 | 4,7 |
| № 6 | 250 | 420 | 284 | 234 | 5,4 |
| № 7 | 280 | 450 | 314 | 264 | 6 |
| № 8 | 320 | 490 | 354 | 304 | 6,6 |
| № 9 | 340 | 510 | 374 | 324 | 7,6 |
