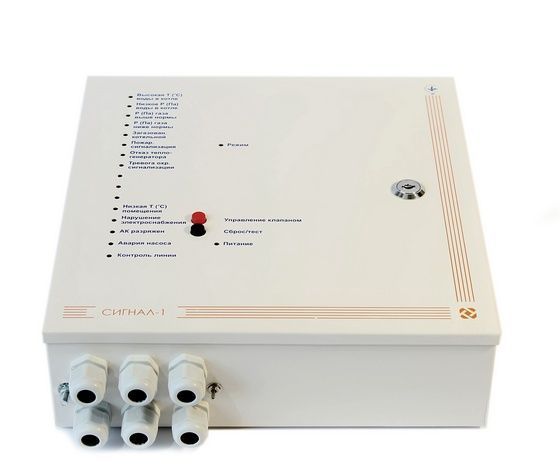

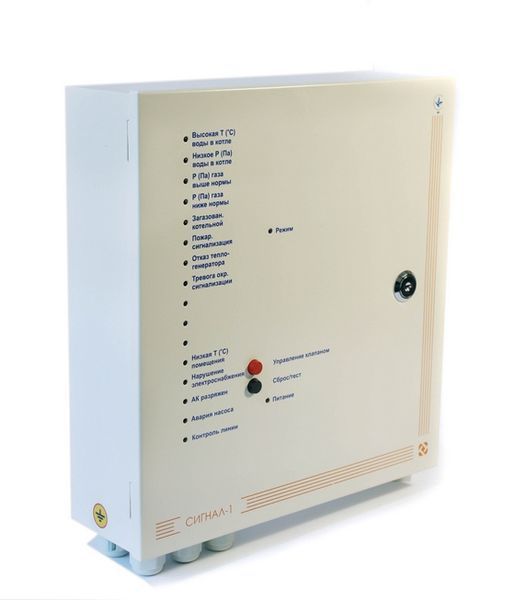

«СИГНАЛ-1» — це головний мікропроцесорний блок керування та захисту для газових котелень (зокрема дахових, вбудованих чи прибудованих). Пристрій розроблений для об'єктів, які працюють в автоматичному режимі без постійної присутності обслуговчого персоналу.
Пульт безперервно контролює 13 ключових параметрів котельні та 3 параметри власної роботи. Якщо виникає аварія, «СИГНАЛ-1» моментально вмикає світлозвукову індикацію на місці, передає сигнал на пульт оператора (диспетчера) та може автоматично керувати обладнанням: перекрити аварійний газовий клапан, увімкнути вентиляцію чи насоси.
Завдяки вбудованому блоку безперебійного живлення з акумулятором, пульт продовжує повністю захищати котельню навіть у разі зникнення електрики в мережі.
Головні можливості пульта:
-
Універсальні входи: 11 входів для датчиків із типом сигналу, що налаштовується (реле NO або +12 В) та 2 окремі входи для датчиків високої напруги (~220 В).
-
Вбудована охорона: Має 2-зонову охоронну сигналізацію для контролю доступу сторонніх у приміщення котельні.
-
Кнопка «Аварія»: Велика механічна кнопка на корпусі для швидкого ручного перекриття газу в екстреній ситуації.
-
Захист від замерзання: Вбудований термодатчик, який попередить, якщо температура в котельні впаде до +5 °C.
-
Керування силовим обладнанням: Може безпосередньо видавати команди на силові щити котельні.
Повна таблиця технічних характеристик «СИГНАЛ-1»
| № п/п | Параметри | Од. вим. | Значення |
| 1 |
Сигнальні входи «Д1» — «Д12» (Датчики) |
||
| 1.1 | Кількість контрольованих датчиків | шт. | 12 |
| 1.2 | Опір лінії датчиків, не більше ніж | Ом | 220 |
| 1.3 | Активний рівень датчиків «Д1» — «Д12» | — |
Релейний «NC» або «NO» (*1) |
| 1.4 | Активний рівень датчиків «Д1», «Д2», «Д9» (*1а)(клемна колодка «Датчики 220V») | В | ~220 +25% |
| 2 |
Живлення основне |
||
| 2.1 | Джерело живлення | — |
3-фазна або 1-фазна мережа |
| 2.2 | Напруга | В |
~380 або ~220 ± 15% |
| 2.3 | Частота | Гц | 50 ±1 |
| 2.4 | Споживана потужність, не більше ніж | Вт | 30 |
| 3 |
Живлення резервне (вбудоване) |
||
| 3.1 | Джерело резервного живлення | — | Акумулятор (*2) |
| 3.2 | Напруга АКБ | В | 12 |
| 3.3 | Місткість АКБ | А·год | 7 |
| 3.4 | Струм споживання від резерву, не більше ніж | А |
2,5 А (включаючи інвертор ББП-12/220) |
| 3.5 | Напруга відсічення (захист від розряду) | В | 10 ±0,3 |
| 3.6 | Напруга закінчення заряду | В | 13,7 ±0,3 |
| 3.7 | Струм заряду акумулятора | А | 0,4 ±0,1 |
| 3.8 | Час роботи від акумулятора, не менше ніж | год | 3 (*4) |
| 3.9 | Час повного відновлення АКБ, не більше ніж | год | 14 |
| 4 |
Виходи «ЛІНІЯ», «ЛІНІЯ2» (для зв'язку) |
||
| 4.1 | Тип лінії зв'язку | — |
RS-485, тридротова (двопровідна) двоспрямована |
| 4.2 | Опір лінії, не більше ніж | Ом | 600 |
| 4.3 | Довжина лінії зв'язку, не більше ніж | км | 2 |
| 4.4 | Кількість сигналів, що передаються | — | 17 (*5) |
| 4.5 | Вихідна напруга, не більше ніж | В | 5 |
| 4.6 | Вихідний струм, не більше ніж | мА | 100 |
| 4.7 | Тип приймального пульта | — |
«СИГНАЛ-2» модифікація ДН |
| 5 |
Вихід «КЛАПАН» |
||
| 5.1 | Тип виходу | — |
Релейний, 220 В |
| 5.2 | Тип застосовуваного клапана | — |
220 В, типу NA або NC |
| 5.3 | Max потужність клапана, не більше ніж | Вт | 25 / 100 (*6) |
| 5.4 | Алгоритм роботи для клапана NA (нормально відкритого) | — |
Імпульсний (*7, 8, 9) |
| 5.5 | Алгоритм роботи для клапана NC (нормально закритого) | — | Тригерний (*10) |
| 6 |
Вихід «МН» (Магнітний пускач) |
||
| 6.1 | Тип виходу | — | Релейний |
| 6.2 | Максимальна напруга комутації | В | ~220 В |
| 6.3 | Струм комутації, не більше ніж | А |
3 (для активного навантаження) |
| 7 |
Вихід «НАС» (Насос) |
||
| 7.1 | Тип виходу | — | Релейний |
| 7.2 | Максимальна напруга комутації | В | ~220 В |
| 7.3 | Струм комутації, не більше ніж | А |
3 (для активного навантаження) |
| 8 |
Вихід «12V» (Живлення зовнішніх пристроїв) |
||
| 8.1 | Напруга виходу (*12) | В | 10,5 ¸ 13,8 |
| 8.2 | Струм навантаження, не більше ніж | мА | 400 |
| 9 |
Режими «Перегляд» і «Програмування» |
||
| 9.1 | Діапазон адрес у мережі MODBUS | шт. | 1 – 99 |
| 9.2 | Натискання кнопки «PRG» для входу в режим перегляду | сек | не менше 3 |
| 9.3 | Натискання кнопки «PRG» для входу в режим програмування | сек |
не менше 3 (перехід виконується з режиму перегляду) |
| 9.4 | Тайм-аут на автоматичний вихід з меню | сек | не менше 20 |
| 10 | Загальні дані | ||
| 10.1 | Індикація стану датчиків і пульта | — |
Світлозвукова (*13) |
| 10.2 | Температурний діапазон експлуатації | °C | від 0 до +45 |
| 10.3 | Максимальна вологість повітря | % | 95% |
| 10.4 | Маса (без урахування акумулятора), не більше ніж | кг | 2,5 |
| 10.5 | Габаритні розміри | мм | 315 х 275 х 90 |
| 10.6 | Виконання (клас захисту) корпусу | — | IP40 |
*1 Налаштування типу контактів датчика (нормально закриті або нормально відкриті) робиться індивідуально під кожен канал.
*2, *4 Вбудований акумулятор ємністю 7 А·год забезпечує мінімум 3 години автономної роботи пульта в разі зникнення 220 В.
*5 Пульт транслює по лінії зв'язку дані про всі свої 12 датчиків, стан пожежної/охоронної зон та внутрішні системні параметри.
*6 Значення 25 Вт вказано для тривалого утримання, а 100 Вт — це максимальний короткочасний імпульс для спрацьовування клапана.
*7...*13 Конкретна логіка роботи реле витяжки, насосів та світлозвукової схеми залежить від налаштувань програми пульта.
