САУ-М2 Пристрій для автоматичного регулювання рівня рідин

Усі прилади виготовляються за індивідуальним замовленням або поставляються в обраній конфігурації. Щоб оформити покупку, будь ласка, залиште заявку на нашому сайті або зв'яжіться з менеджером. Ми оперативно розрахуємо фінальну вартість, уточнимо наявність та повідомимо вам точні терміни виробництва й відвантаження.

Пристрій керування занурювальним насосом САУ-М2 призначений для створення автоматизованих систем підтримання заданого рівня рідини в резервуарах, накопичувальних ємностях, баках, відстійниках, а також у системах автоматичного осушення дренажних приямків або свердловин.

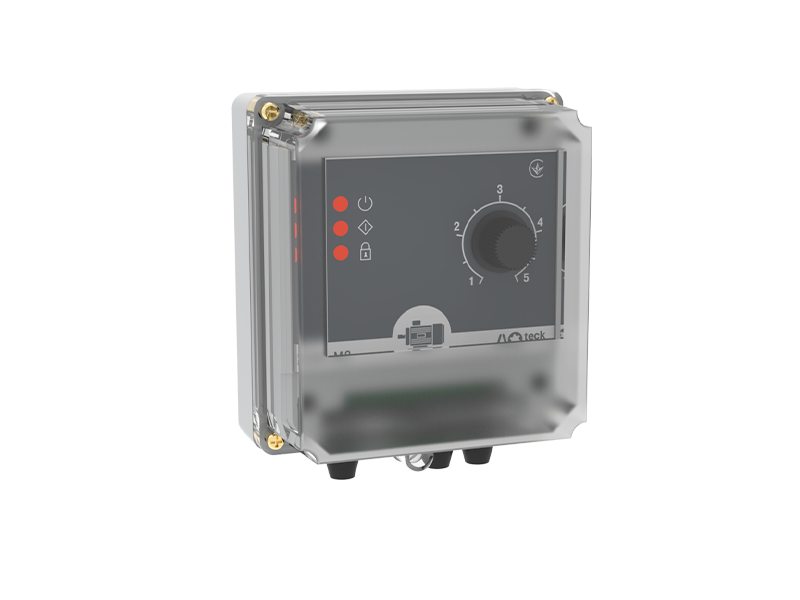

Пристрій випускається в компактному та надійному корпусі настінного виконання:

• Н — настінне кріплення.

Особливості та переваги пристрою САУ-М2

• Захист насосного обладнання: Забезпечує надійний захист занурювального насоса від «сухого» ходу при відборі рідини зі свердловини чи ємності.

• Безпека експлуатації: Напруга на електродах датчиків становить не більше 12 В постійного струму, що гарантує високий рівень безпеки.

• Універсальність щодо середовища: Працює з рідинами різної електропровідності (опір до 500 кОм) — водопровідною та забрудненою водою, молоком, а також слабокислотними й лужними харчовими продуктами.

• Гнучкість підключення: Підтримує роботу як із кондуктометричними (електродними), так і з поплавковими датчиками рівня.

• Довговічність: Розрахований на тривалий термін служби (до 12 років) та забезпечується 2-річною офіційною гарантією.

Функціональні можливості та принципи роботи

Пристрій керування САУ-М2 реалізує два основні алгоритми роботи залежно від поставленого завдання:

1. Режим автоматичного заповнення резервуара (з захистом від «сухого» ходу):

   • До пристрою підключаються два 3-електродні датчики: датчик бака (заповнюваної ємності) та датчик свердловини/резервуара-джерела.

   • Увімкнення насоса: Коли рівень рідини в баку опускається нижче довгого електрода (нижній рівень), реле «НАСОС» вмикає подачу рідини (за умови наявності достатнього рівня води в джерелі).

   • Вимкнення насоса: При досягненні рідиною короткого електрода (верхній рівень) бака, реле «НАСОС» вимикає насос.

   • Захист від «сухого» ходу: Якщо рівень води в свердловині/джерелі опускається нижче критичного значення, пристрій блокує роботу насоса, запобігаючи його поломці.

2. Режим автоматичного осушення резервуара:

   • До пристрою підключається один датчик рівня, встановлений у дренажному резервуарі чи свердловині.

   • При досягненні верхнього рівня рідини насос вмикається на відкачування.

   • При осушенні довгого електрода (нижній рівень) реле «НАСОС» вимикається, припиняючи процес відкачування.

Обмеження щодо використання та умови експлуатації

• Температурний діапазон: Пристрій призначений для експлуатації в приміщеннях при температурі навколишнього повітря від +1 °С до +50 °С.

• Вологість: Відносна вологість повітря не повинна перевищувати 80 % при температурі +35 °С (без утворення конденсату).

• Атмосферний тиск: Від 86 до 106,7 кПа.

• Робочі рідини: Для кондуктометричних датчиків не рекомендується використовувати дистильовану воду, дизельне пальне, оливи та інші диелектричні рідини.

Основні технічні характеристики

Дані при замовленні

Для замовлення пристрою використовуйте стандартне маркування:

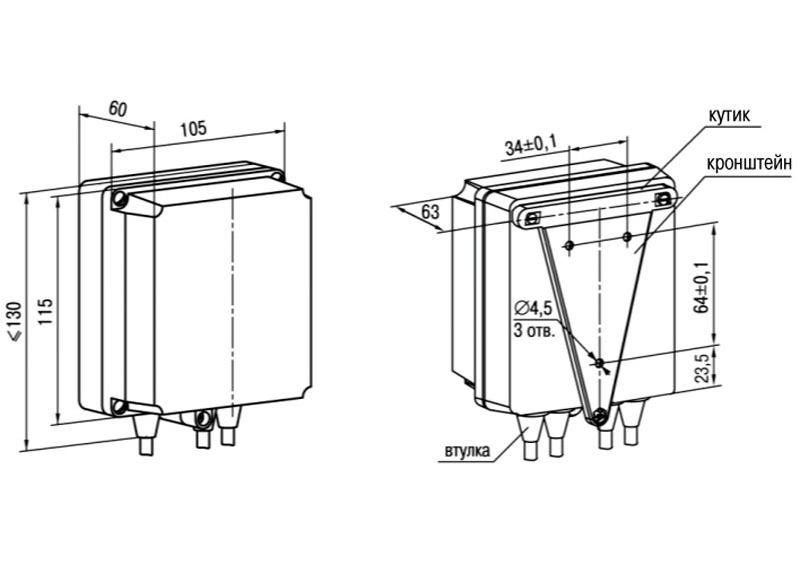

• САУ-М2-Н — пристрій автоматичного підтримання рівня та керування занурювальним насосом у корпусі настінного виконання (габарити 130×105×65 мм, IP44).
