Усі прилади виготовляються за індивідуальним замовленням або поставляються в обраній конфігурації. Щоб оформити покупку, будь ласка, залиште заявку на нашому сайті або зв'яжіться з менеджером. Ми оперативно уточнимо наявність, підберемо необхідну модифікацію та повідомимо вам точні терміни відвантаження.
Універсальний контролер САУ-У призначений для створення автоматизованих систем контролю і підтримання рівня рідини, а також для ефективного керування насосними групами та іншими виконавчими механізмами. Пристрій об'єднує в собі та повноцінно замінює алгоритми роботи популярних моделей попередніх поколінь (САУ-МП, САУ-М6, САУ-М7Е).
Контролер випускається в трьох типах корпусів для зручності монтажу:
-

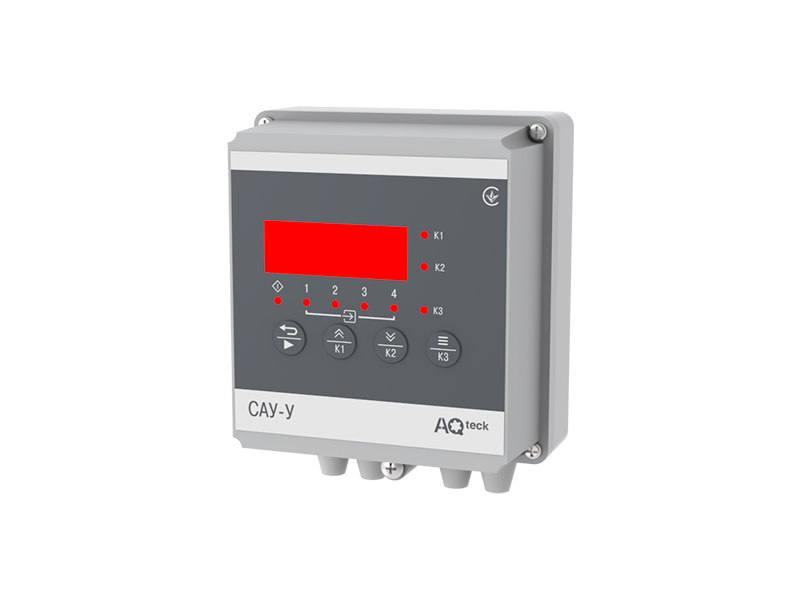

Н — настінне виконання;
-
Д — монтаж на DIN-рейку;
-

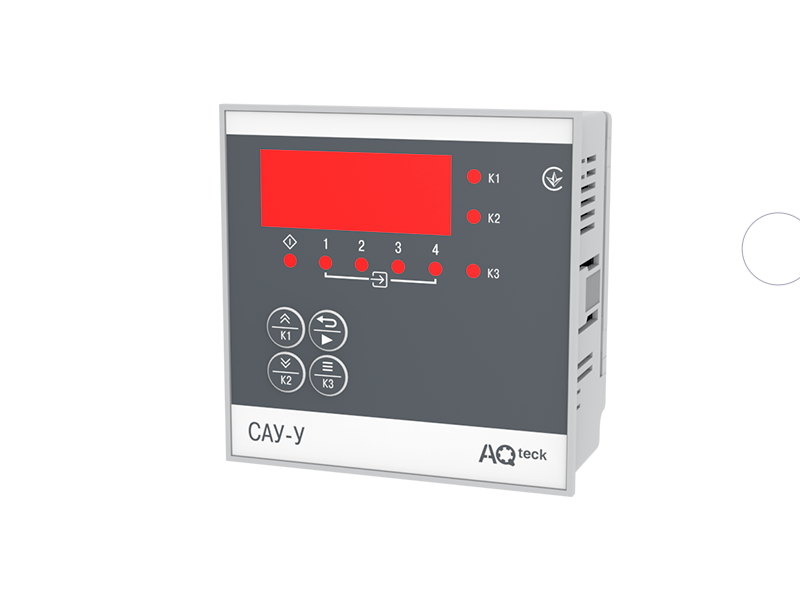

Щ11 — щитове виконання.
Особливості та переваги контролера САУ-У
-
Зручність налаштування: Наочний чотирирозрядний цифровий індикатор на лицьовій панелі значно спрощує процеси програмування та контролю параметрів.
-
Гнучкість живлення: Підтримка роботи від мережі змінного струму (230 В) або від джерела постійного струму (24 В).
-
Універсальність входів: Можливість підмикання та перетворення сигналів від широкого спектра датчиків (кондуктометричні, поплавкові, механічні, струмові 0–5/0–20/4–20 мА).
-
Безпека датчиків: Живлення кондуктометричних датчиків здійснюється змінною напругою, що запобігає їх електролітичному руйнуванню (поляризації).
-
Ручне керування: Передбачена можливість прямого ручного керування виконавчими механізмами.
Функціональні можливості
-
Багатоканальний контроль (до 4 параметрів): Чотири незалежні канали дозволяють одночасно моніторити рівень, тиск, температуру або інші середовищні параметри.
-
Керування виконавчими механізмами (до 3 пристроїв):
-
Гнучке керування насосами, транспортерами, електромагнітними клапанами тощо.
-
Використання вбудованих таймерів та часових затримок для точного виконання алгоритмів.
-
Інверсія режимів роботи будь-якого каналу (наприклад, перемикання між режимами «заповнення» та «спорожнення»).
-
-
Аварійна сигналізація: Оперативне сповіщення персоналу про вихід параметрів системи за межі норми або аварійні ситуації.
Обмеження щодо використання та умови експлуатації
-
Температурний діапазон: Пристрій призначений для роботи при температурі навколишнього середовища від -10 °С до +55 °С.
-
Вологість: Відносна вологість повітря не повинна перевищувати 80 % при температурі +25 °С (без утворення конденсату).
-
Атмосферний тиск: Від 86 до 106,7 кПа.
Основні технічні характеристики
| Параметр | Значення |
| Напруга живлення (змінна) |
90…264 В (номінально 110 В, 230 В, 240 В), 47…63 Гц |
| Напруга живлення (постійна) |
20...34 В (номінально 24 В) |
| Споживана потужність | не більше 6 ВА |
| Кількість вхідних каналів | 4 |
| Типи датчиків, що підключаються |
Кондуктометричні, поплавкові, механічні контакти, струмові (0–5 мА, 0–20 мА, 4–20 мА) |
| Живлення вхідних датчиків (внутрішнє) |
5 ± 0,5 В (змінна напруга 25 Гц або постійна) |
| Струм через кондуктометричний датчик | не більше 1 мА |
| Опір середовища для кондуктометричного датчика |
не більше 450 кОм |
| Джерело живлення зовнішніх активних датчиків |
24 ± 1,2 В (макс. струм 50 мА) |
| Дискретність налаштування порогу спрацьовування | 1 % |
| Вихідні канали |
3 реле (нормально розімкнені контакти) |
| Макс. комутована напруга / струм (DC) |
до 24 В / до 1 А (категорія DC-14) |
| Макс. комутована напруга / струм (AC) |
до 250 В / до 3 А (категорія AC-15) |
| Гальванічна ізоляція / Електрична міцність |
Міжканальна / 1500 В |
| Маса / Середній термін служби |
не більше 0,7 кг / 8 років |
Конструктивне виконання та ступінь захисту
| Тип корпусу | Габаритні розміри, мм |

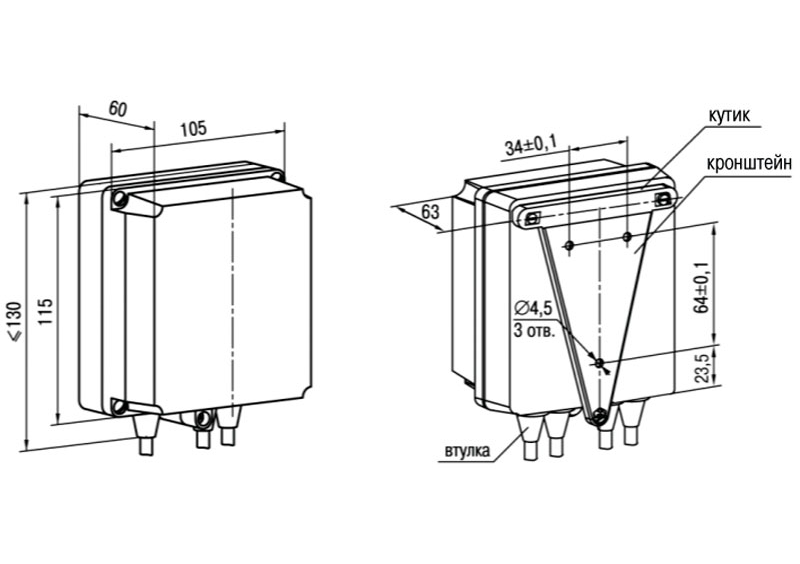

| Настінне (Н) | (130 × 105 × 65) ±1 |
| Щитове (Щ11) | (96 × 96 × 46,5) ±1 |

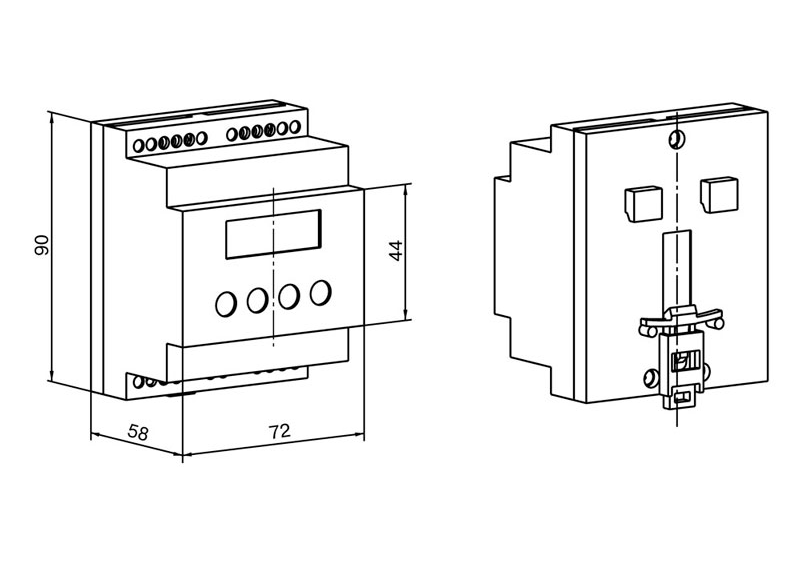

| На DIN-рейку (Д) | (88 × 72 × 54) ±1 |
Тип живлення:
-
220 — універсальне живлення від мережі змінного струму 90…264 В (230 В)
-
24 — живлення від джерела постійного струму 20…34 В (24 В)
