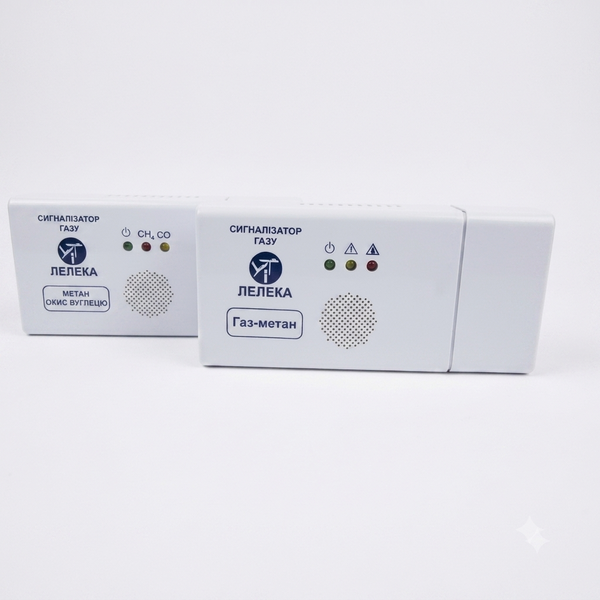

Призначення пристрою
Сигналізатор призначений для безперервного контролю довибухових концентрацій метану CH4 в повітрі газифікованих приміщень, які не належать до категорії вибухонебезпечних.
Функціональні можливості
У разі перевищення встановленої концентрації метану або чадного газу в повітрі, пристрій виконує такі функції:
-
Вмикає світлову та звукову сигналізацію.
-
Забезпечує комутацію зовнішніх електричних ланцюгів змінного струму до 0,5 А напругою 220 В.
-
Керує імпульсним електроклапаном змінної напруги 220 В (потужністю не більше ніж 100 Вт).
Технічні характеристики
| Параметр | Значення |
| Контрольовані гази | Метан (CH4) |
| Номінальний поріг спрацьовування | 15% НКПР * |
| Абсолютна похибка (за температури 20±5 ∘C) | ±7% НКПР |
| Абсолютна похибка в робочому діапазоні температур |
від −10% до +15% НКПР |
| Час самотестування |
не більше ніж 2 хв |
| Час спрацьовування |
не більше ніж 2 хв |
| Затримка між індикацією та спрацьовуванням реле | 40 с |
| Повна споживана потужність |
не більше ніж 10 В⋅А |
| Параметри електроживлення |
220 В (+10%/−15%), 50±1 Гц |
| Габаритні розміри (В × Д × Ш) | 80×165×40 мм |
| Маса |
не більше ніж 0,4 кг |
*Примітка: 100%НКПР (нижня концентраційна межа поширення полум'я) становить 5% об'ємної частки метану в повітрі.
Умови експлуатації
-
Температура навколишнього повітря: від 0 до +40С
-
Відносна вологість: до 95% за температури +25C
-
Атмосферний тиск: від 84 до 107 кПа (630–800 мм рт. ст.)
